聚合物砂浆的施工方法_聚合物抗裂砂浆用途

聚合物砂浆是近年来工程上新兴的一种新型建筑材料，它是由胶凝材料和可以分散在水中的有机聚合物搅拌而成的。被人们广泛使用。

一、用途

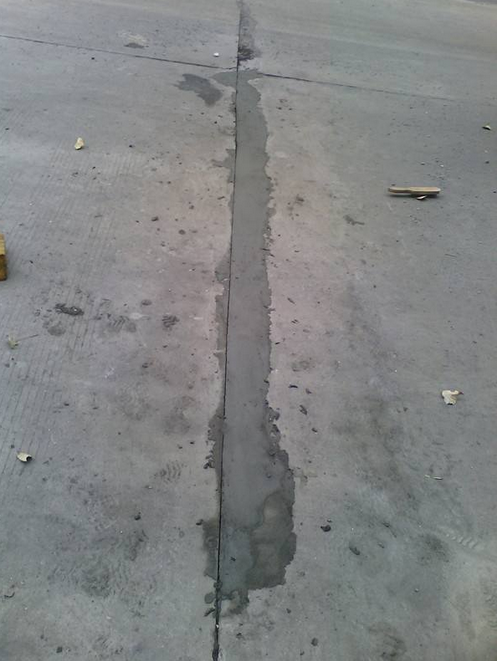

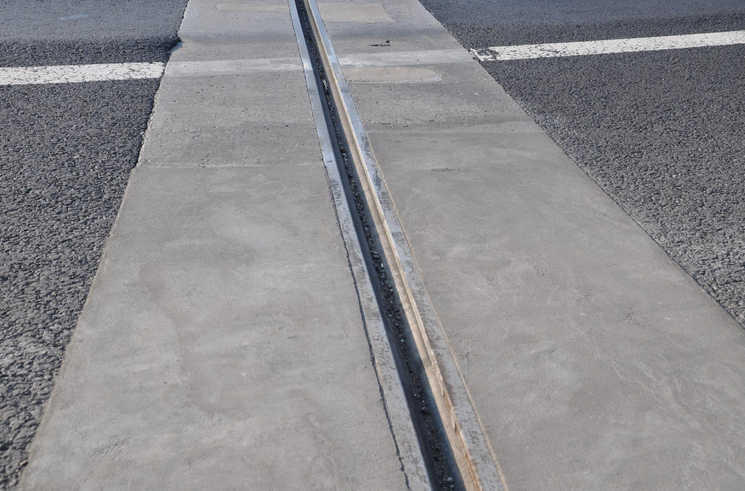

1.用于混凝土表面缺损的修补加固、凹凸表面的抹平;

2.保护层的加厚、旧混凝土表面修复等;

3.提高混凝土的耐久性，延长混凝土使用寿命，阻止以水为载体的酸、碱、盐、CO2、SO3等介质对混凝土的侵蚀;

4.所含阻锈成分具有低氯离子扩散率的防腐蚀功能，有效阻止除冰盐、冻融对钢筋的锈蚀和破坏;

5.修补厚度大于5mm。

二、特点

1.耐久性与混凝土同步，聚合物耐久性高强修补料是由进口乳液和无机粉料双组分组成，是一种既具有高分子材料的粘接性，又具有无机材料耐久性的新型混凝土修补材料

2.抗压强度高，固化迅速，粘接性能好;

3.有很好的保水性能和抗裂性、高耐碱性、耐紫外线;

4.操作简便，可潮湿基层施工，健康环保。

三、使用方法

基面处理：要求彻底清除基面污物,灰尘和疏松层,基面应平整结实,过于光滑的基面需人工凿毛或打磨,用清水冲洗干净。有渗漏处应先堵漏。施工前基层应洒水充分湿润,但不可有明水。

砂浆搅拌：采用砂浆搅拌机或手提电钻配以搅拌齿进行现场搅拌,不能采用人工拌和。搅拌时间比普通砂浆要延长2～3分钟,宜先预搅拌2分钟,静停2分钟,再二次搅拌2分钟以便充分搅拌均匀。一次搅拌量应根据抹灰速度进行调整,搅拌好的砂浆要在1小时内用完。

砂浆防水层施工：砂浆厚度应根据防水等级确定：地上工程宜为4～6mm;地下工程宜≥6.0mm。防水层宜进行二至三遍抹灰施工,每层抹灰厚度为2～3mm, 层抹灰抹完后,干燥成膜(不小于5小时)后再进行 层抹灰。 后一层抹灰表面应压实,抹平。涂布量每平米一般为2kg/mm。

对于桩头防水工程：设计要求中要配合水泥基渗透结晶型防水涂料使用,水泥基渗透结晶防水涂料的厚度为0.8-1mm的厚度,聚合物水泥防水砂浆单层厚度为6-8mm的厚度,双层宜为10-12mm厚度。每1mm的厚度,一个平方的使用量为2公斤,当设计要求为10mm厚度的时候,一平米的面积的使用量为20公斤。

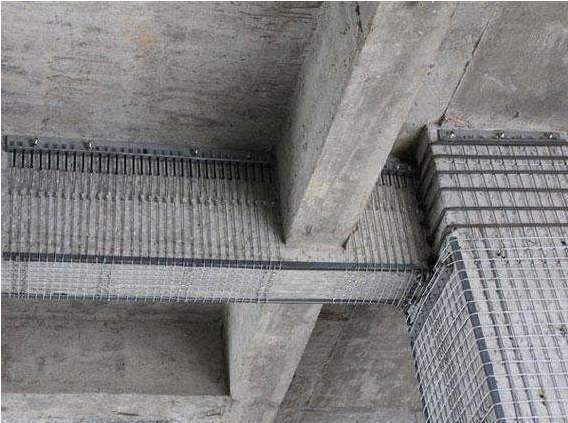

注意事项：如果在特殊部位或表面处理有困难,可采用钢丝网片或无纺布进行增强;未用完的防水浆料,不可再加水二次使用;大面积屋面做防水层时,应设置分格缝,缝宽一般为20mm,用防水油膏填缝,分格缝间距≤4m为宜。
